4.1 底盘控制原理

差速转向模型实现

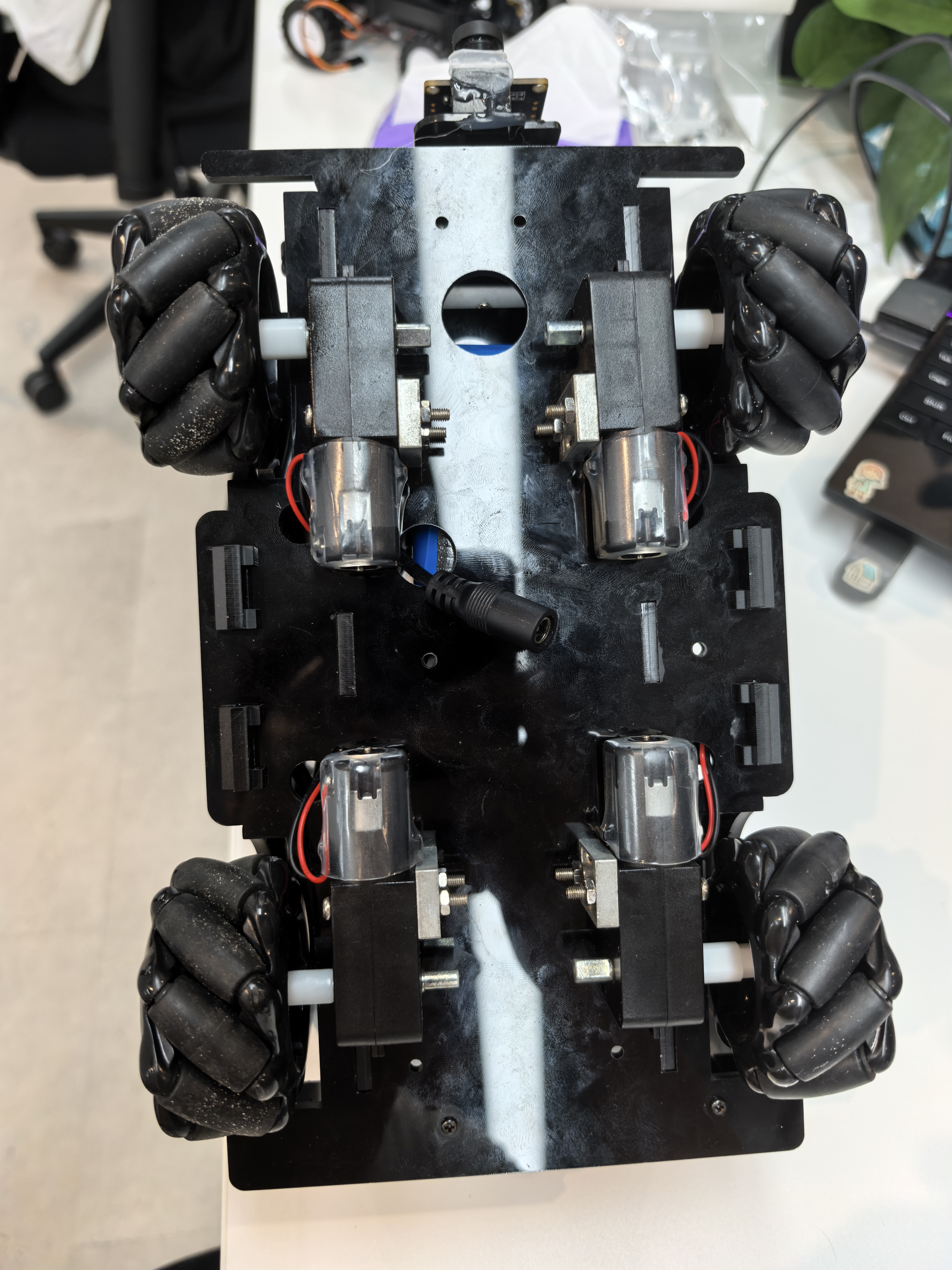

差速转向是轮式移动机器人最基础也是最常用的运动控制方式。在本项目中，我们采用四轮底盘结构，其中两个主动轮分别位于左右两侧。这种设计的核心原理在于通过控制左右轮的速度差来实现转向：当左右轮以相同速度转动时，机器人直线前进；当左右轮速度不同时，机器人会向速度较慢的一侧转向。

在项目中，差速转向模型通过控制左右轮速比实现：

# motor/Motor.py - PCA9685Motor类
class PCA9685Motor:
    def __init__(self, d1, d2, d3, d4):
        """初始化PCA9685电机控制器"""
        self.interval = 0.05
        self.last_time = time.time()
        self.PCA9685_ADDRESS = 0x60  # I2C地址
        self.bus = smbus.SMBus(2)    # 使用I2C总线2

    def Control(self, data: MoveData):
        """控制机器人运动"""
        # 将速度转换为PWM占空比 (0-4095)
        speed_pwm = int(data.speed * 4095 / 100)

        # 设置所有电机相同的基础速度
        self.set_pwm(speed_pwm, speed_pwm, speed_pwm, speed_pwm)

        # 根据方向执行不同动作
        actions = {
            0: self.Stop,      # 停止
            1: self.Advance,   # 前进
            2: self.Back,      # 后退
            5: self.Turn_Left, # 左转
            6: self.Turn_Right # 右转
        }

        # 执行对应动作
        if data.direction in actions:
            actions[data.direction]()

差速转向原理详解

差速转向模型的核心是控制左右轮的速度差：

• 直线前进：左右轮速度相同
• 左转：右轮速度 > 左轮速度
• 右转：左轮速度 > 右轮速度
• 原地旋转：左右轮速度相等但方向相反

通过PCA9685控制器实现这一模型：

# motor/Motor.py中的转向控制实现
class PCA9685Motor:
    def Advance(self):
        """前进：所有电机正转"""
        self.Status_control(1, 1, 1, 1)

    def Back(self):
        """后退：所有电机反转"""
        self.Status_control(-1, -1, -1, -1)

    def Turn_Left(self):
        """左转：右轮前进，左轮后退"""
        self.Status_control(1, -1, 1, -1)

    def Turn_Right(self):
        """右转：左轮前进，右轮后退"""
        self.Status_control(-1, 1, -1, 1)

    def Status_control(self, m1, m2, m3, m4):
        """
        控制四个电机的状态
        参数:
            m1-m4: 每个电机的方向（1:正转, -1:反转, 0:停止）
        """
        # 设置每个电机的PWM信号
        self.set_motor_pwm((1, 2), m1)  # 电机1
        self.set_motor_pwm((3, 4), m2)  # 电机2
        self.set_motor_pwm((7, 8), m3)  # 电机3
        self.set_motor_pwm((9, 10), m4) # 电机4

    def set_motor_pwm(self, channel_pair, direction):
        """
        设置单个电机的PWM信号
        参数:
            channel_pair: 电机对应的两个通道
            direction: 电机方向（1, -1, 0）
        """
        ch1, ch2 = channel_pair

        if direction == 1:  # 正转
            self.set_channel_pwm(ch1, 0)    # 通道1低电平
            self.set_channel_pwm(ch2, 4095)  # 通道2高电平
        elif direction == -1:  # 反转
            self.set_channel_pwm(ch1, 4095)  # 通道1高电平
            self.set_channel_pwm(ch2, 0)     # 通道2低电平
        else:  # 停止
            self.set_channel_pwm(ch1, 0)
            self.set_channel_pwm(ch2, 0)

位姿估计实现

使用编码器数据进行位姿估计：

# motor/main.py - 位姿估计实现
import math

class Odometry:
    def __init__(self, wheel_radius, wheel_base):
        """初始化里程计"""
        self.wheel_radius = wheel_radius  # 轮子半径（米）
        self.wheel_base = wheel_base      # 轮距（米）
        self.x = 0.0  # X坐标
        self.y = 0.0  # Y坐标
        self.theta = 0.0  # 朝向角度（弧度）

    def update(self, left_distance, right_distance):
        """更新位姿估计"""
        # 计算线位移和角位移
        delta_distance = (left_distance + right_distance) / 2
        delta_theta = (right_distance - left_distance) / self.wheel_base

        # 更新位姿
        self.x += delta_distance * math.cos(self.theta + delta_theta / 2)
        self.y += delta_distance * math.sin(self.theta + delta_theta / 2)
        self.theta += delta_theta

        # 归一化角度到[-π, π]范围
        self.theta = (self.theta + math.pi) % (2 * math.pi) - math.pi

        return self.x, self.y, self.theta
